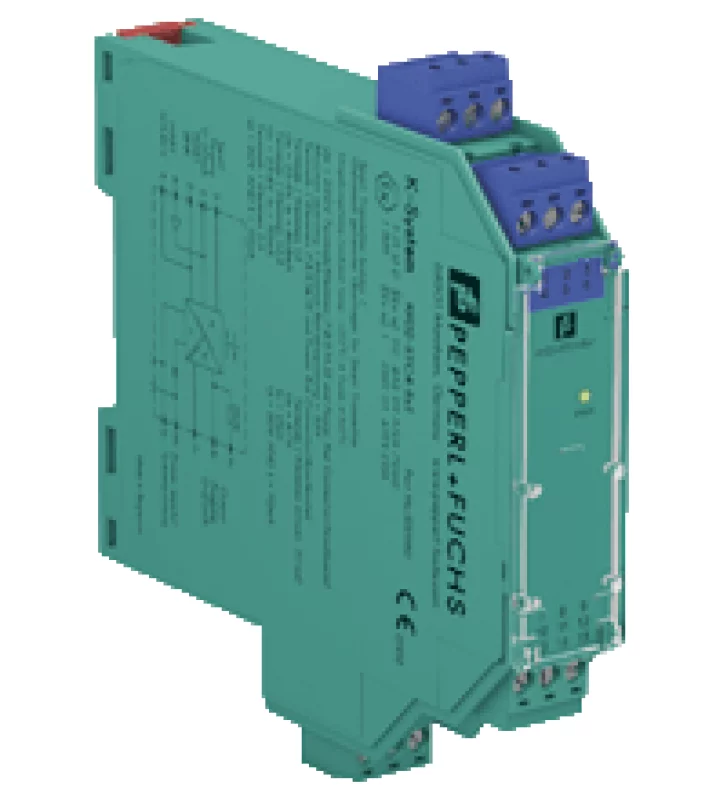

Источник питания KFD2-STC4-Ex1-Y122583

Технические данные KFD2-STC4-Ex1-Y122583 Описание оборудования Вход 0/4 мА ... 20 мА  Выход 0/4 мА ... 20 мА (токовая раковина) Основные Характеристики Тип сигнала Аналоговый вход Поставка соединение Power Rail или клеммы 14+, 15- Номинальное напряжение 20 ... 35 V DC пульсация в пределах допуска поставки Потребляемая мощность 1,9 Вт вход соединение терминалы 1+, 2-, 3 или 5-, 6+ Входной сигнал 0/4 ... 20 мА Падение напряжения ≤ 2,4 В при 20 мА (клеммы 5, 6) Входное сопротивление ≤ 64 Ом клеммы 2-, 3; ≤ 500 Ом клеммы 1+, 3 (нагрузка 250 Ом) Доступное напряжение ≥ 16 В на клеммах 20 мА 1+, 3 Вывод соединение клеммы 7+, 8- Выходной сигнал 0/4 ... 20 мА (перегрузка> 25 мА) пульсация Максимум. 50 мкА среднеквадратичного значения Внешнее питание (петля) 11 ... 30 V DC Характеристики переноса Отклонение при 20 ° C (68 ° F), 0/4 ... 20 мА  ≤ 10 мкА вкл. калибровка, линейность, гистерезис, нагрузки и колебания напряжения питания Диапазон частот полевая сторона на стороне управления: полоса пропускания с сигналом 0,5 В pp 0 ... 7,5 кГц (-3 дБ)  в поле: полоса пропускания с сигналом 0,5 В pp 0,3 ... 7,5 кГц (-3 дБ) Расчетное время 200 мкс Время нарастания / спада 20 мкс Соответствие директив Электромагнитная совместимость Директива 2004/108 / EC EN 61326-1: 2006 Соответствие Электромагнитная совместимость NE 21:2006 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 масса 200 г Габаритные размеры 20 x 124 x 115 мм, тип корпуса B2 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
