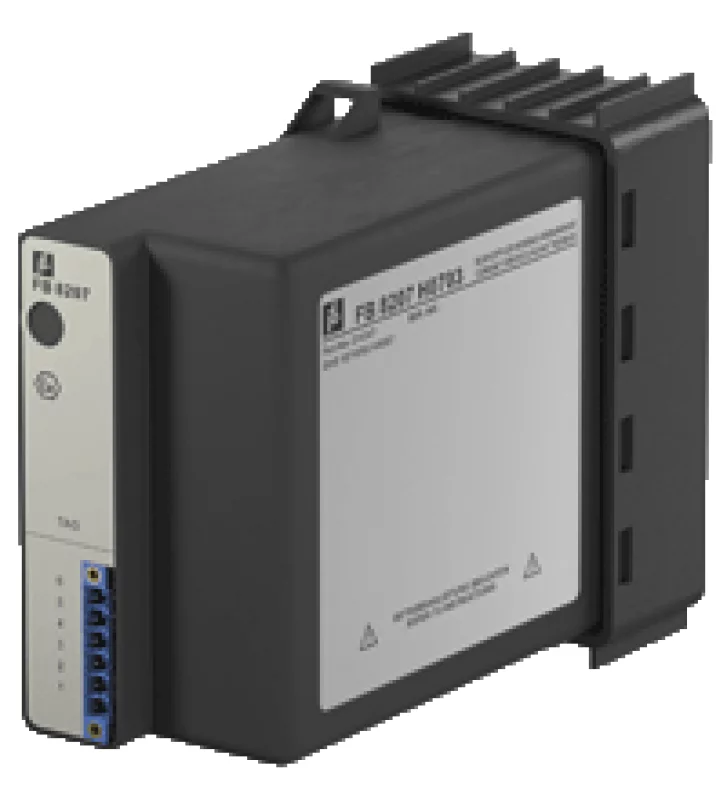

FB8207H0706

Технические характеристики FB8207H0706 Поставка соединение объединительная шина Номинальное напряжение 5 В постоянного тока, только в связи с источниками питания FB92 ** Потребляемая мощность 2 Вт Интерфейс полевой шины Тип полевой шины MODBUS RTU MODBUS RTU соединение подключен к клеммам Ex e через объединительную плату Скорость передачи Максимум. 38,4 кБит / с Количество станций на шину Максимум. 245 (MODBUS), макс. 119 (служебная шина) Количество каналов на станцию Максимум. 80 аналоговый, макс. 184 цифровой (стандартная конфигурация) Количество станций на сегмент шины Максимум. 31 (стандарт RS-485) Количество повторителей между Master и Slave Максимум. 3 Поддерживаемые модули ввода / вывода все модули удаленного ввода / вывода FB Длина шины Максимум. 1200 м (FOL, 38,4 кБд),  макс. 1200 м (медный кабель, 38,4 кБд) FOL (волоконно-оптическая линия связи) требуется дополнительное оборудование адресация через конфигурационное программное обеспечение Адрес MODBUS стандартное соответствие  (заводская стандартная установка: 126) Адрес сервисной шины Максимум. 119, адрес резервирования = базовый + 128 (автоматический) Связь HART через служебную шину Внутренняя шина соединение объединительная шина избыточность через передний разъем Индикаторы / настройки Светодиодный индикатор Светодиод зеленый (источник питания): Вкл = работа, быстрая вспышка = холодный пуск  Красный светодиод (коллективный сигнал): Вкл = внутренняя неисправность, мигает = нет Подключение по протоколу Modbus RTU  желтый (режим работы): мигает 1 (соотношение 1: 1) = активная, нормальная работа; мигание 2 (соотношение 7: 1) = активное, симуляция Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1 Соответствие Электромагнитная совместимость NE 21 Степень защиты IEC 60529 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Температура хранения -25 ... 85 ° C (-13 ... 185 ° F) Относительная влажность 95% без конденсации Ударопрочность ударный тип I, длительность удара 11 мс, амплитуда удара 15 г, количество ударов 18 Виброустойчивость диапазон частот 10 ... 150 Гц; частота перехода: 57,56 Гц, амплитуда / ускорение ± 0,075 мм / 1 г; 10 циклов  диапазон частот 5 ... 100 Гц; частота перехода: 13,2 Гц амплитуда / ускорение ± 1 мм / 0,7 г; 90 минут при каждом резонансе Повреждение газа предназначенные для работы в условиях окружающей среды в соотв. к ISA-S71.04-1985, уровень серьезности G3 Механические характеристики Степень защиты IP20 (модуль), требуется отдельный корпус в соотв. к описанию системы соединение через объединительную плату Вес 750 гр. Габаритные размеры 57 x 107 x 132 мм
